現場核相操作實例：
35kV以上高壓裸導線核相：將探測器連接絕緣桿，確保絕緣桿全部拉伸到位，此種場景下可無需安裝探鉤探針，操作時將探測器逐漸靠近導線，采用非接觸核相方式，同時需注意探測器盡量避開其他導線，避免干擾核相結果。
35kV以下線路核相：同樣將探測器連接絕緣桿并將絕緣桿全部拉伸，與35kV以上裸導線核相不同，此種場景下探測器可直接掛在線路上，采用接觸式核相方式完成操作。
380V/220V市電線路核相：操作相對簡便，只需將探測器前端接觸帶電線路即可完成核相，無需安裝探鉤探針；絕緣桿的使用可根據線路離地高度靈活選擇，若線路高度較低，可無需使用絕緣桿。
100V以下線路核相：探測器無需連接絕緣桿，直接用探針或探鉤接觸導線即可進行核相；若線路電壓過低，可將輔助測試線插頭插入探測器充電孔，同時將輔助測試線夾到接地端子或機柜門上，確保核相順利進行。
高壓開關柜帶電指(顯)示器核相：探測器無需連接絕緣桿，先裝好探針，將探針插入帶電指示器即可開展核相；若電壓過低，需將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。需注意，此種方法屬于二次側核相，核相結果的準確性，需根據L1、L2、L3與母線的對應關系是否正確來判斷。
開關柜PT、CT二次側取電點核相：操作方式與高壓開關柜帶電指(顯)示器核相一致，探測器無需連接絕緣桿，裝好探針后插入帶電指示器核相；若電壓過低，可通過輔助測試線連接接地端子或機柜門輔助核相。該方法同樣為二次側核相，核相結果需結合L1、L2、L3與母線的對應關系判斷正確性。
10kV/35kV封閉式高壓柜接線T頭核相：將XY探測器連接絕緣桿并裝好探鉤，將探測器接觸T頭進行核相，實際操作中，多數場景下無需安裝探鉤，直接接觸T頭即可完成核相；肘型頭核相可參照此操作流程執行。
五防開關柜核相：需特別注意，此種場景下探測器不能連接絕緣桿，也無需安裝探針或探鉤；操作前需先將被測開關柜的母排停電，或把手車搖出，再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定牢固，隨后開啟探測器，再給開關柜通電，完成核相操作。
10kV/35kV變壓器一次與二次間核相：將X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上（10kV/35kV端）；將Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端），同步開展核相操作。
兩地?zé)o衛星信號、無手機信號的地下室核相：可采用衛星授時模式核相，具體操作如下：先將兩臺接收器設置好自動存儲時間，通常設置為5秒；隨后將兩臺接收器帶到空曠場所，搜索衛星并完成授時；操作人員提前約定好時間，將兩臺接收器一同帶到地下室開展核相，兩臺主機每間隔5秒會自動存儲一次實時相角；待存儲幾十組數據后，將接收器帶到地面，對比兩組數據中相同時間點的實時相角差，根據相角差判斷核相結果。需重點注意，衛星授時成功后，地下室核相期間接收器不可關機再開機，否則衛星授時會中斷，無法繼續核相，需重新帶到地面搜索衛星信號并完成授時后，方可繼續操作（此方法需人工對比數據）。

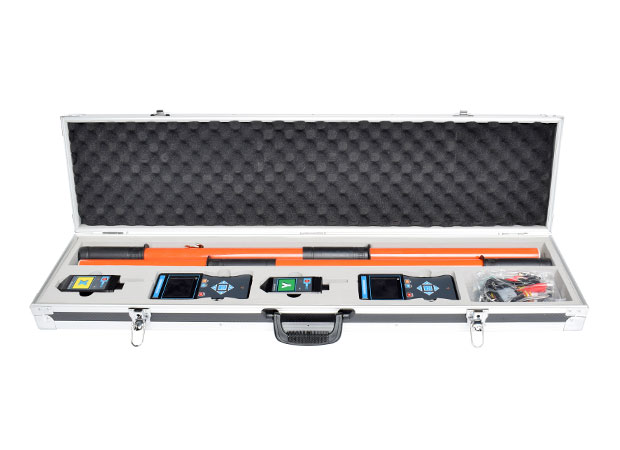

無線高壓衛星遠程語音核相儀的核相實操，核心在于把握“衛星同步校準、規范設備操作、精準相位判斷、全程安全防護”四大關鍵，結合不同電壓等級、不同場景的操作要求，靈活調整操作方式，既要充分發揮設備衛星授時（時間偏差＜30ns）、超遠距離傳輸（可達500km以上）、非接觸核相等優勢，也要嚴格遵循操作規范，做好前期準備、中期實操和后期復盤，確保核相數據精準可靠。唯有規范每一個實操步驟，重視細節把控，才能充分發揮該設備的技術價值，有效規避相位誤判風險，保障電力系統并列、倒閘、檢修等作業的安全有序開展，為電力系統的穩定運行筑牢基礎。
